Clamp Kupplungen
Die Clamp Verbindungen stellen eine Standardverbindung in der Lebensmittel- und Pharma-Industrie dar. Hierbei sind die drei Rohrklassen zu beachten: Die metrische Reihe A nach DIN 11866, die zöllige Reihe B sowie die ASME Reihe C. Die Rohrklasse gibt bezogen auf das Clamp-Flanschmaß den Innendurchmesser der Clamps an.
Es können daher verschiedene Innendurchmesser bei gleichem Flanschmaß vorhanden sein. MCC Nutzt die hier in Europa übliche metrische Reihe (siehe Tabelle).
Clamps sollten in hoher Oberflächenqualität, aus dem Vollen zerspant und sehr maßhaltig sein, um die immer strenger werdenden Hygieneanforderungen zu erfüllen.

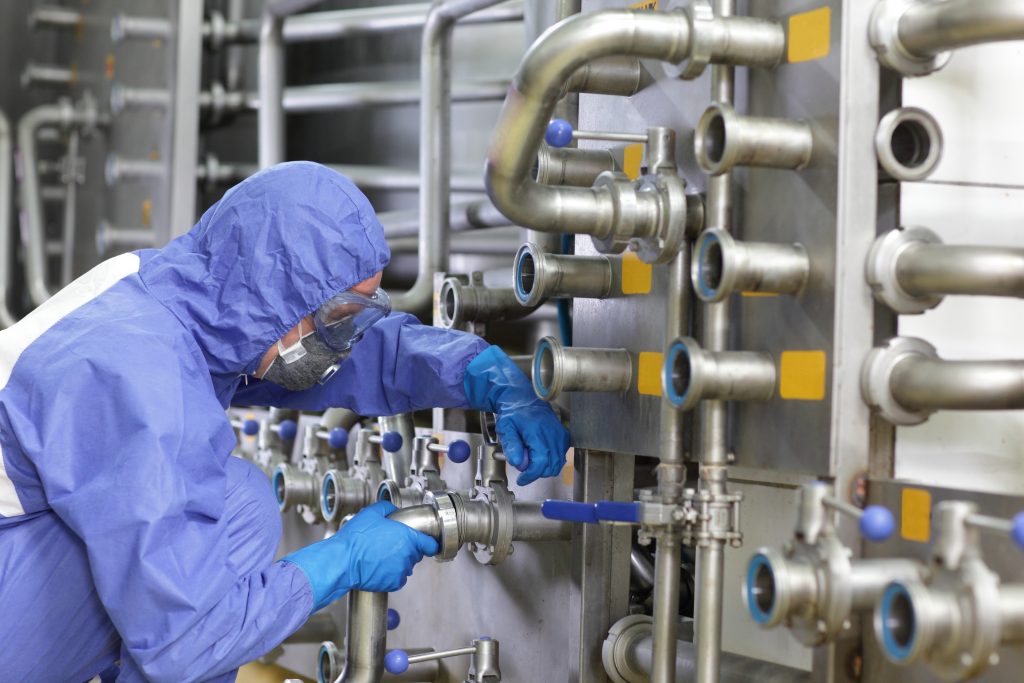

Einsatzgebiet
Dieser Armaturen Typ wird insbesondere in der Lebensmittel- und Pharmaindustrie eingesetzt. Clamp nach DIN32676 ist in länger bestehenden Anlagen europaweit zu finden. Modernere Anlagen Nutzen den nicht zu verwechselnden DIN 11864-3 Clamp Standard.
Häufig werden Clamps für schnell zu verlegende Leitungen geNutzt und zum Ankuppeln aus anderen Systemen wie IBC-Containern, so dass Adapter sehr häufig benötigt werden.
Milchrohrverschraubungen n. DIN11851
Diese Armaturenreihe vereint zwei bewährte Normen: die Gewindenorm DIN 405-1 und die Fittinggeometrie DIN 32676. Ein besonderes Merkmal dieser Verschraubung ist ihre optimierte Dichtwirkung. Durch einen 5°-Winkel an der Dichtfläche wird nur ein Teil der Dichtung gezielt angepresst. Dies erleichtert das Verschrauben und erhöht gleichzeitig die Zuverlässigkeit der Abdichtung.
Unter dem Namen „Milchrohrverschraubung“ hat sich diese Lösung als nahezu universeller Standard etabliert. Sie vereint die Vorteile einer schnell zu montierenden Armatur mit den Eigenschaften eines robusten Systems. Damit gleicht sie die Schwächen vieler Schnellkupplungen der DIN EN 14420 aus. Besonders bewährt hat sich diese Verschraubung bei Dampfschläuchen nach DIN 6134. Dank ihrer durchdachten Konstruktion reicht oft ein einfaches Handanziehen aus, um eine zuverlässige Verbindung herzustellen. Für eine noch festere Fixierung kann ein Hakenschlüssel nach DIN 810 verwendet werden.
Einsatzgebiet
Nahezu universelle Verschraubung in Chemie- und Lebensmittelbetrieben. Die Überwurfmutter und Kegelstutzen werden mit der Schlauchleitung konfektioniert. Die Überwurfmutter sollte den Kegel schützen. Das Außengewinde mit Dichtung wird an die Rohleitung geschweißt, somit sind bei MCC-Außengewinde mit Anschweißenden verfügbar.
SMS Kupplungen 1145
Der Schwedische Fertigungsstandard (SMS) ist eine Milchrohrverschraubung mit DIN 405-1 Gewinde, die jedoch nicht mit dem DIN 11851 Standard verwechselt werden darf. Bei der SMS-Armatur kommt ein O-Ring zum Dichten zum Einsatz. Ein charakteristisches Merkmal der SMS-Armatur ist die stark angefasste Überwurfmutter. Schlauchseitig erfolgt die Konfektion mit Überwurfmutter und Stutzen, während rohrseitig ein Außengewinde und eine O-Ring-Nut verwendet werden.
MCC bietet zudem Gewindestützen mit Anschweißende an, die sich auch für den Einsatz in Orbitalschweißanlagen eignen.
Die SMS-Armatur ist flachdichtend und kann nicht mit einer herkömmlichen Milchrohrverschraubung dichtend verbunden werden.
Einsatzgebiet
Nahezu universelle Verschraubung in Chemie- und Lebensmittel-industrie. Sie ist überwiegend in Nordeuropa zu finden und kann zur Vermeidung von Verwechselungen ergänzend zur Milchrohrverschraubung eingesetzt werden.
Macon Kupplungen
Die ursprünglich französische Macon ist eine Milchrohrverschraubung mit DIN 405-1 Gewinde, die aber nicht mit dem DIN 11851 Standard verwechselt werden darf.
Bei der Macon wird ein rechteckiger Ring zum Dichten eingelegt. Das Außengewindeteil hat einen Rücksprung und der Überwurfmutterstutzen einen Rücksprung. Ähnlich einer Clampverbindung kann die Verbindung nahezu spalt arm gekuppelt werden. Schlauchseitig erfolgt die Konfektion mit Überwurfmutter und Stutzen, rohrseitig mit Außengewinde und O-Ring Nut. Somit hat MCC auch Gewindestutzen mit Anschweißende auch für Orbitalschweißanlagen.
Die Macon ist flachdichtend und lässt sich nicht mit einer Milchrohrverschraubung oder anderen Lebenmittelarmaturen wie SMS kuppeln.
Einsatzgebiet
Dieser Verschraubungstype wird überwiegend in Frankreich in der Wein- und Getränkeindustrie eingesetz
